便携式风光互补系统设计

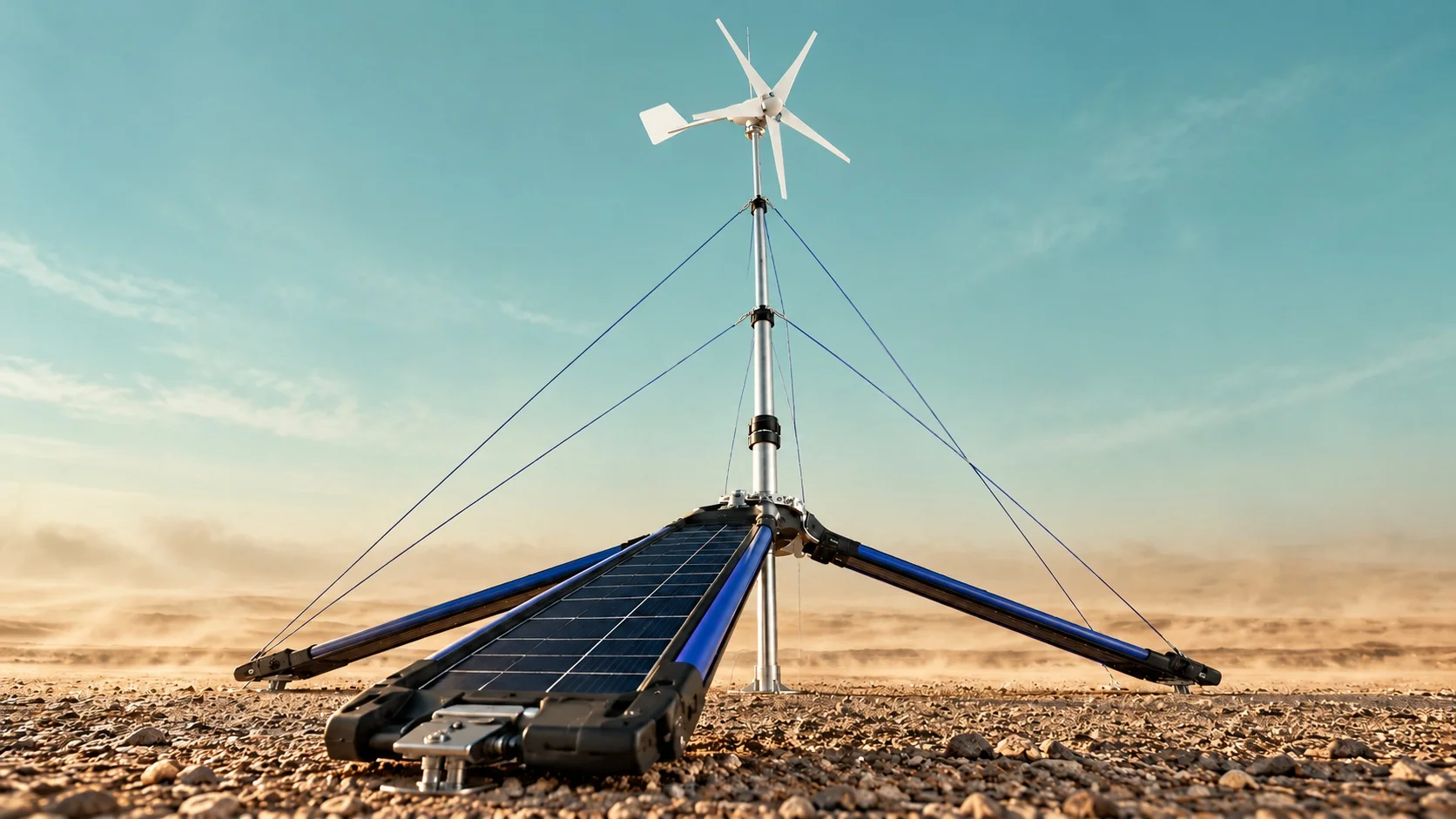

便携式风光互补系统面向户外野营及移动生活场景，将风能发电与太阳能光伏集成于一套可拆装设备。根据原始设计说明，风能发电额定功率为400W，光伏板额定功率为90W。设计围绕移动使用中的搬运、收纳与展开建立完整的产品形态。

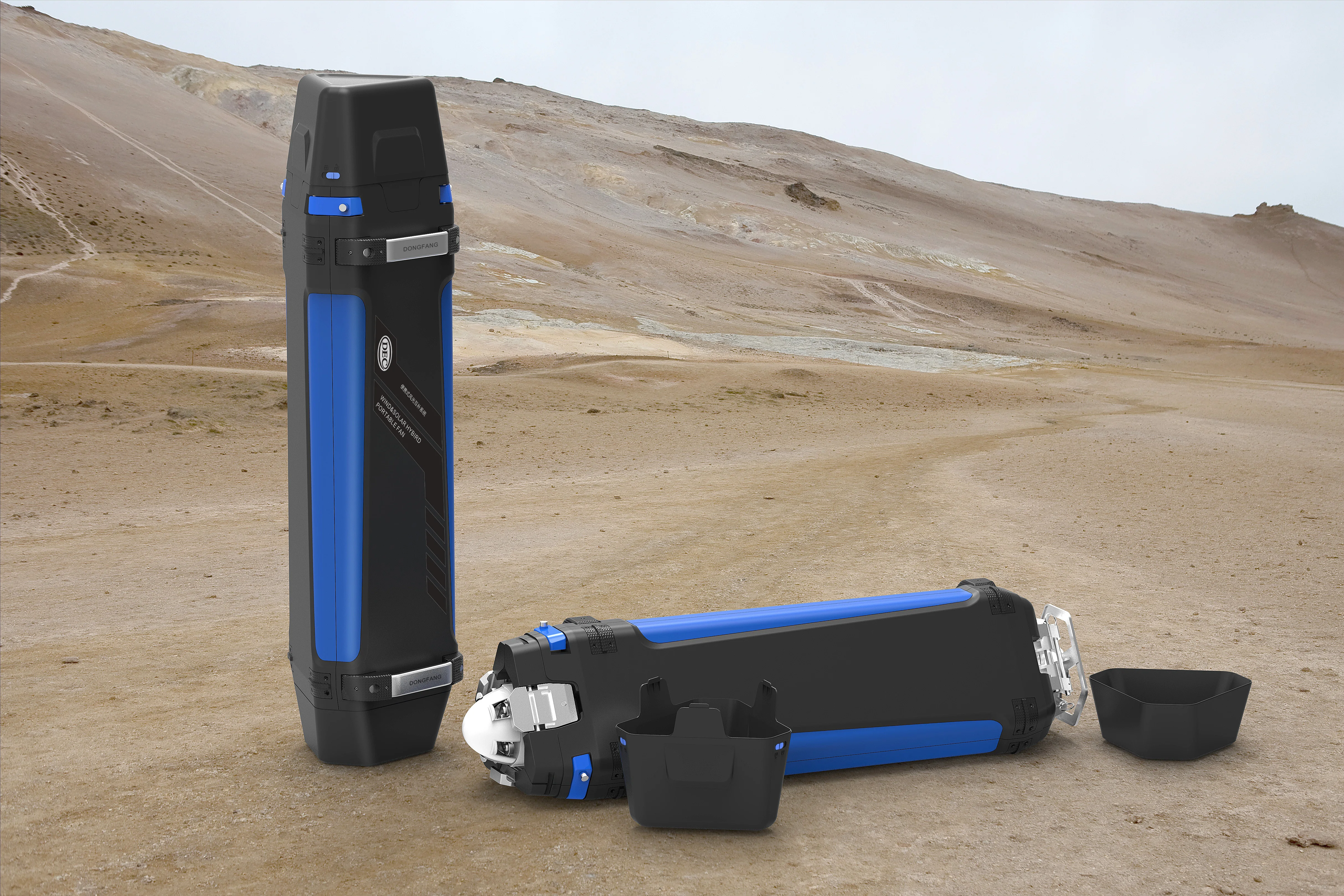

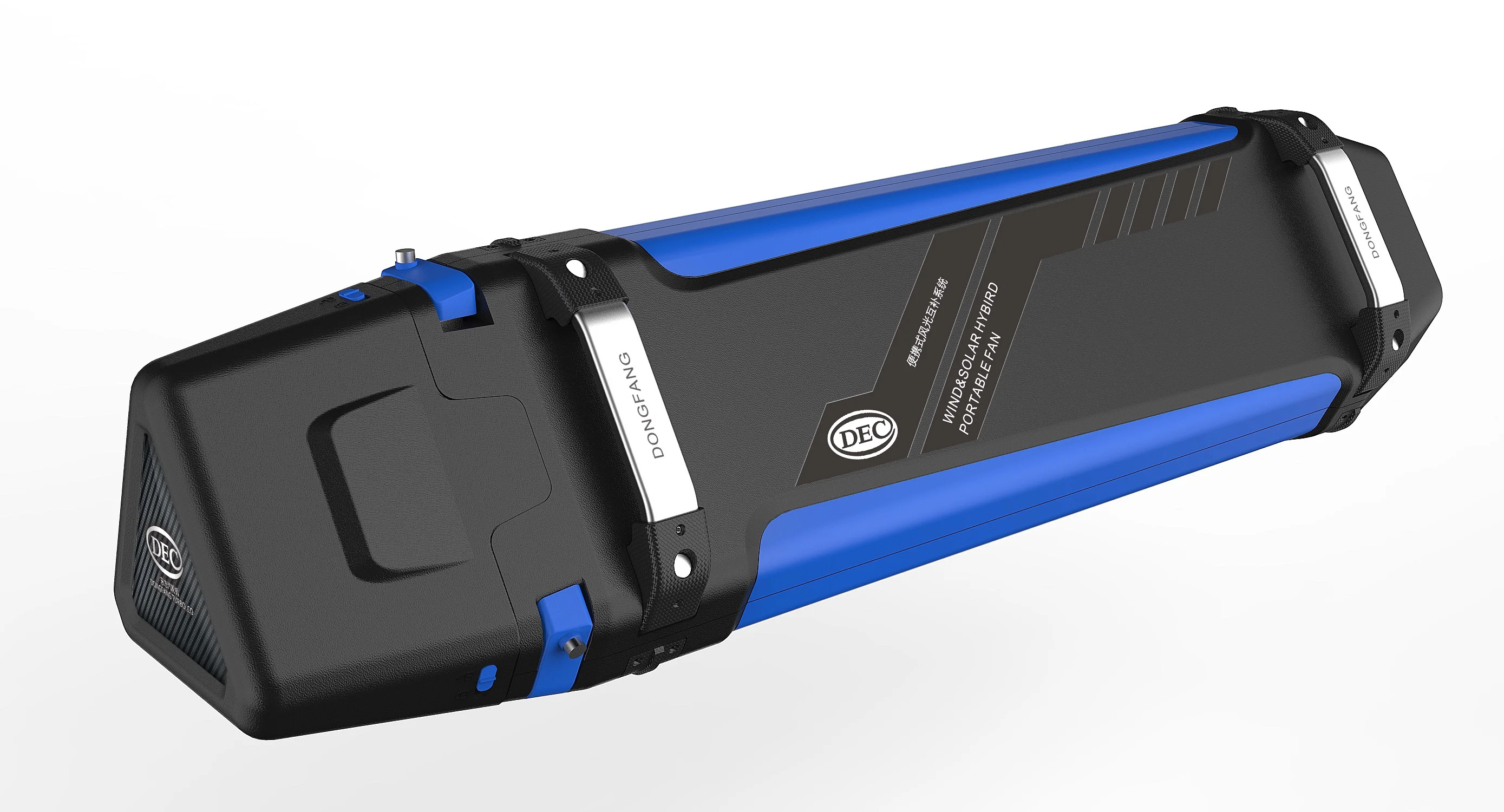

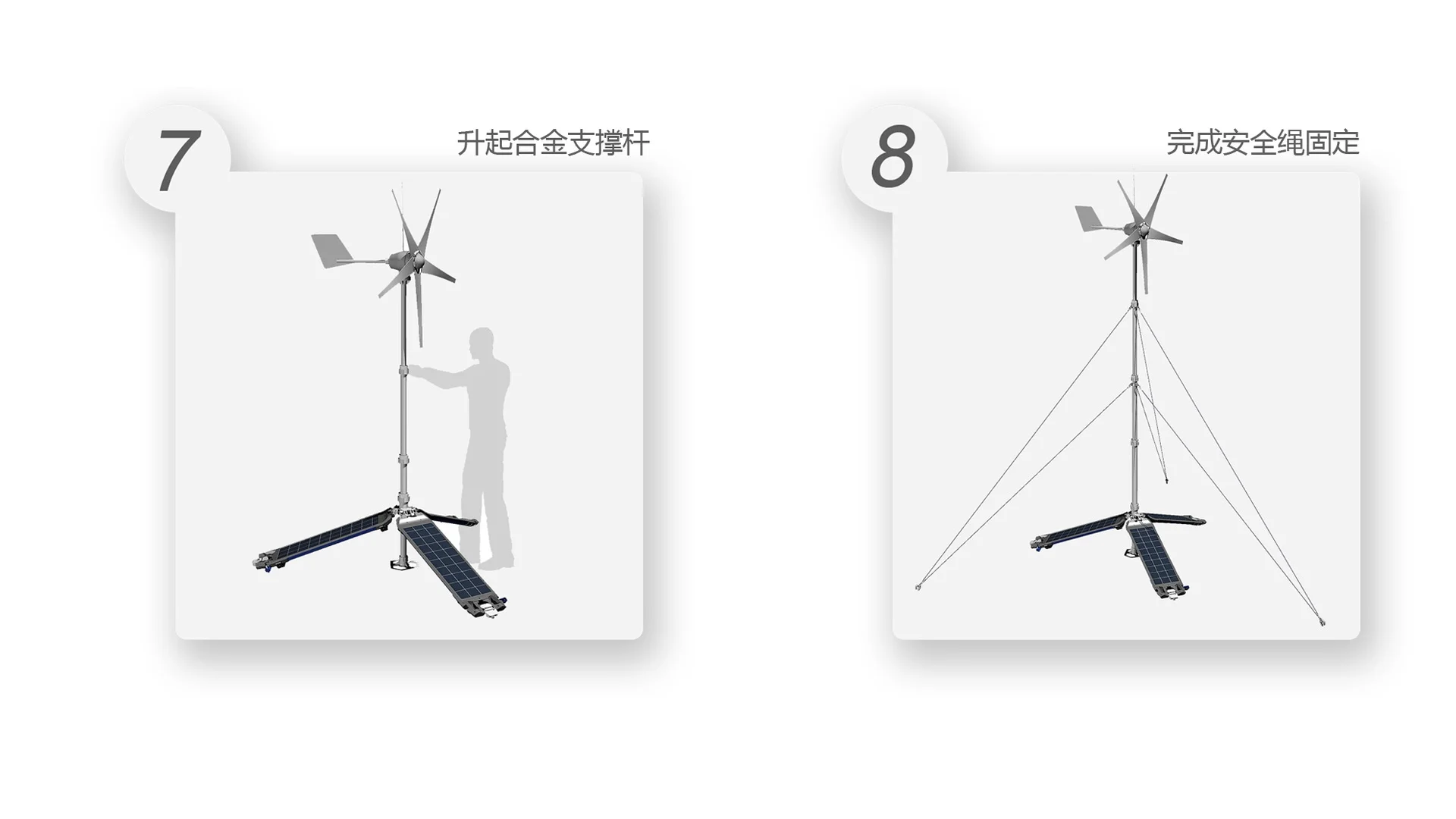

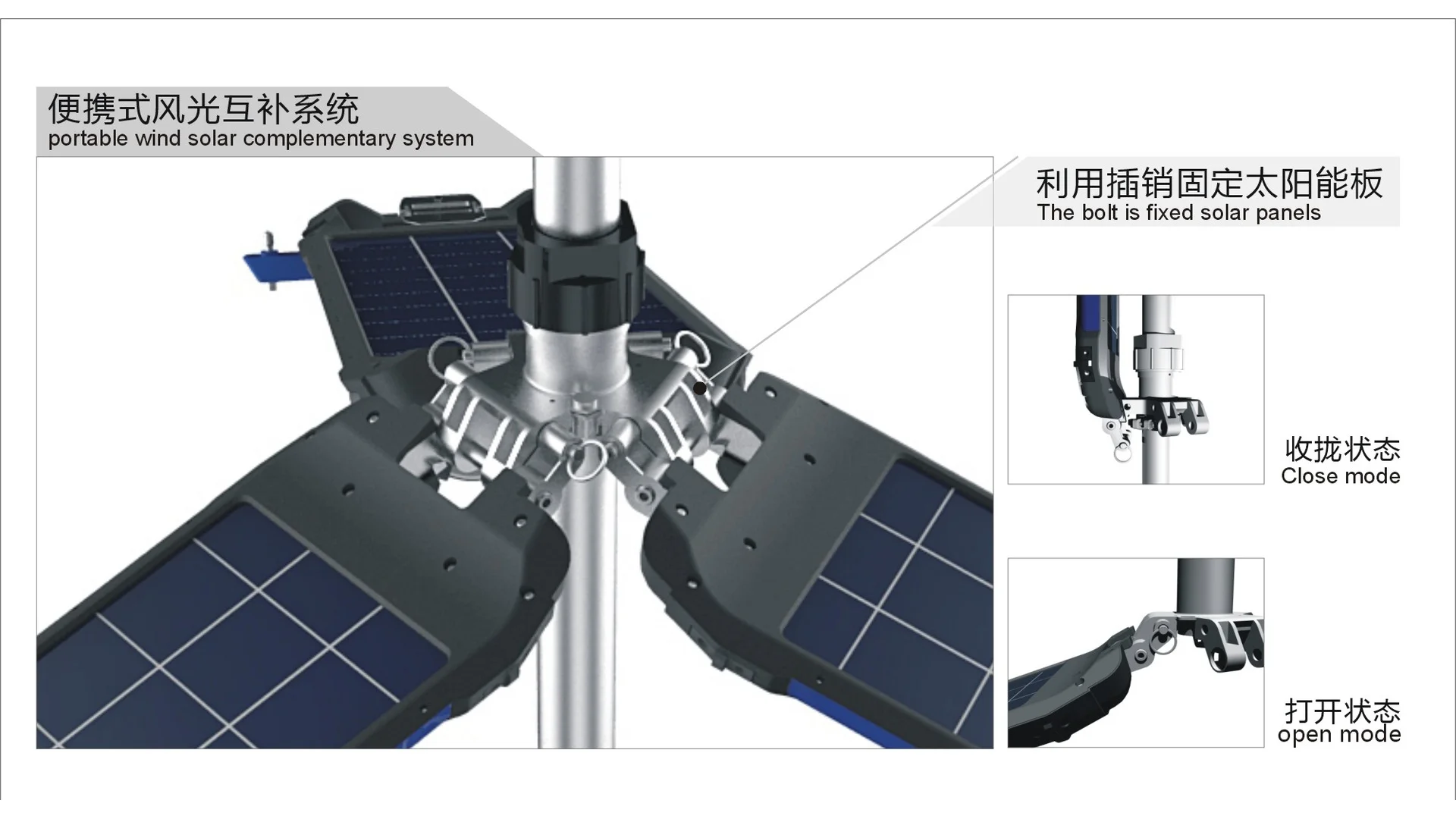

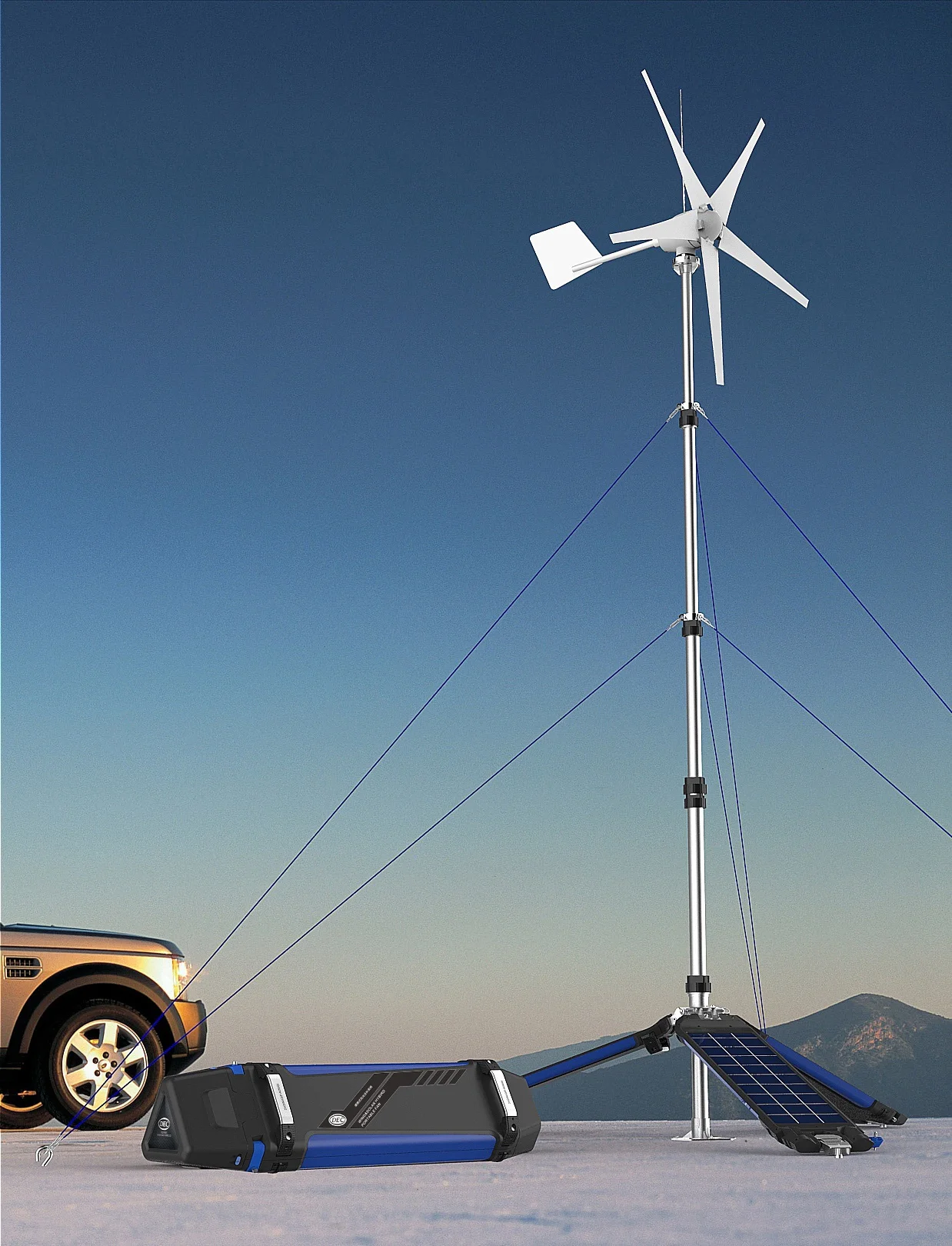

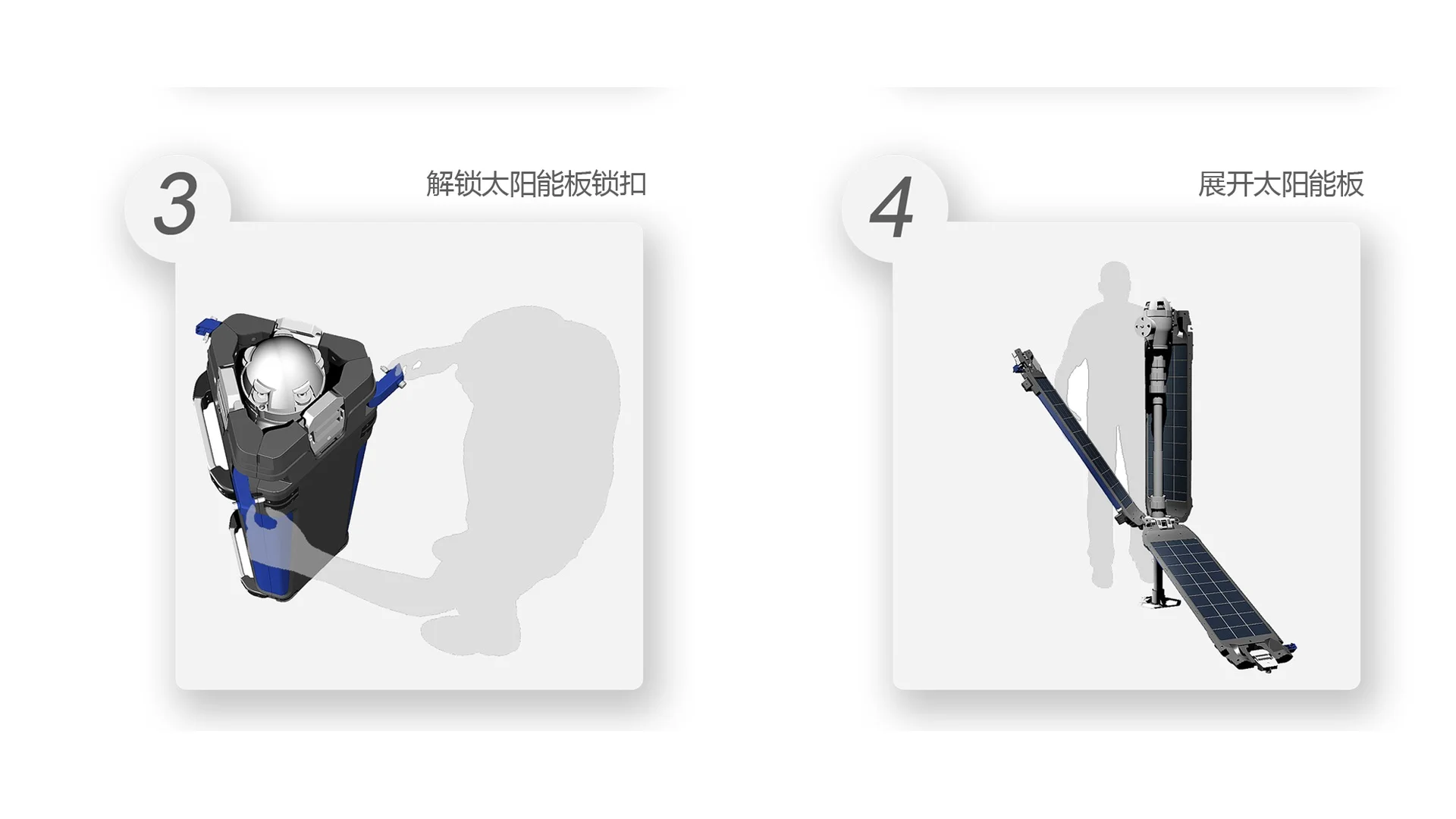

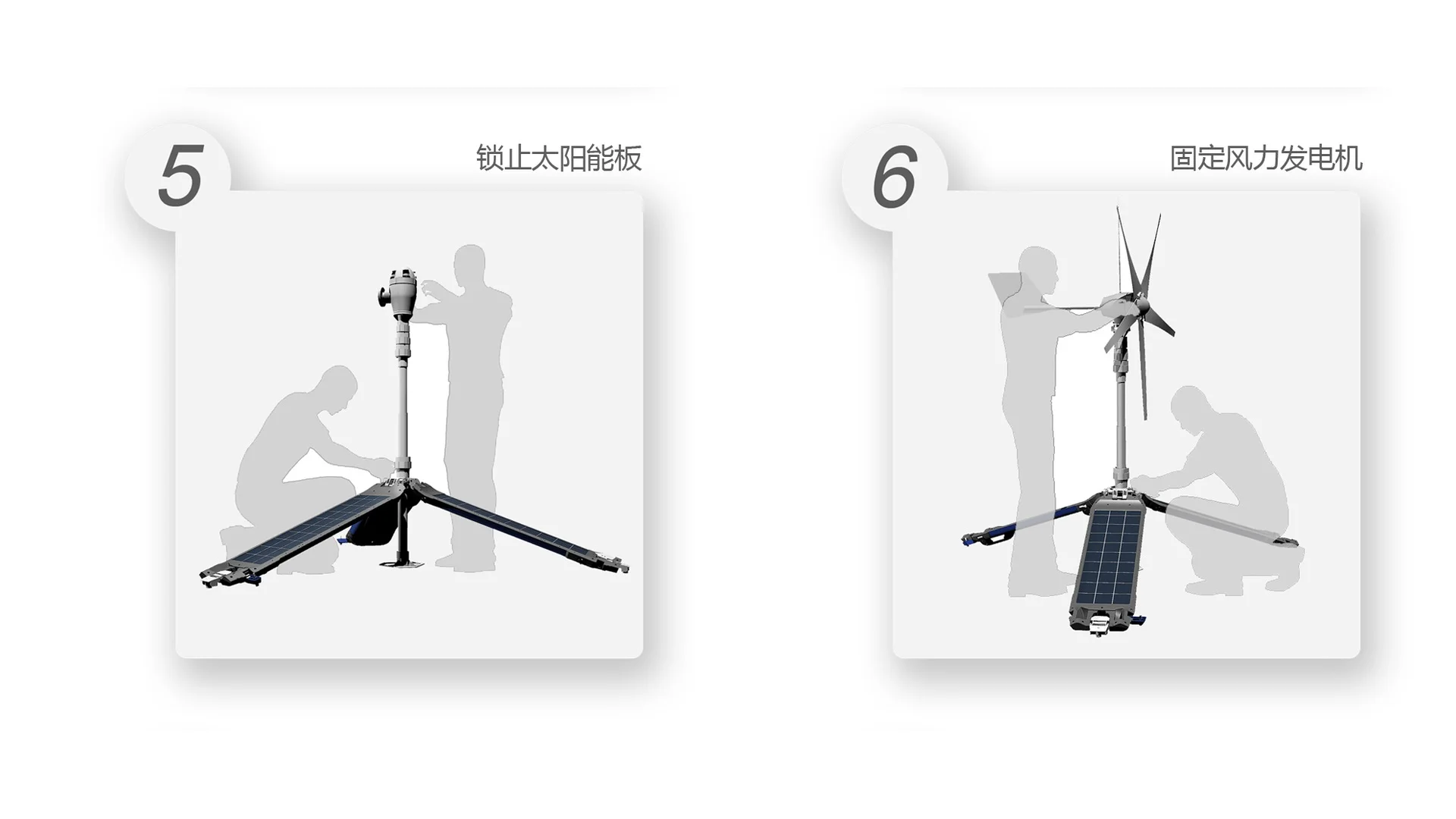

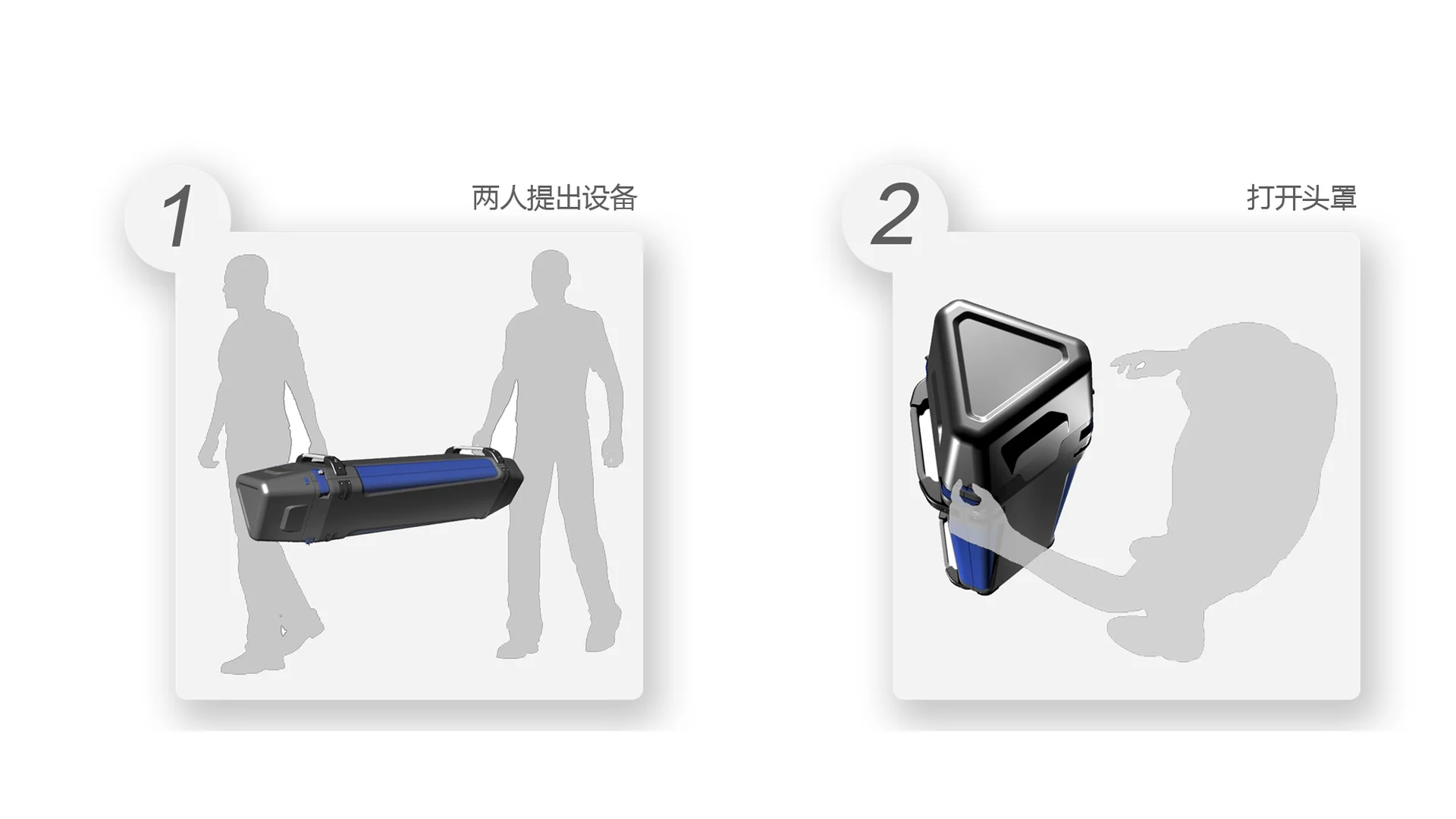

设备按两人协同搬运、拆卸与组装考虑。收拢后形成统一的长条形机身；使用时依次打开保护罩、展开并锁止光伏板、固定风力发电机、升起支撑杆并完成拉绳固定，让收纳结构与现场部署形成连续的操作路径。

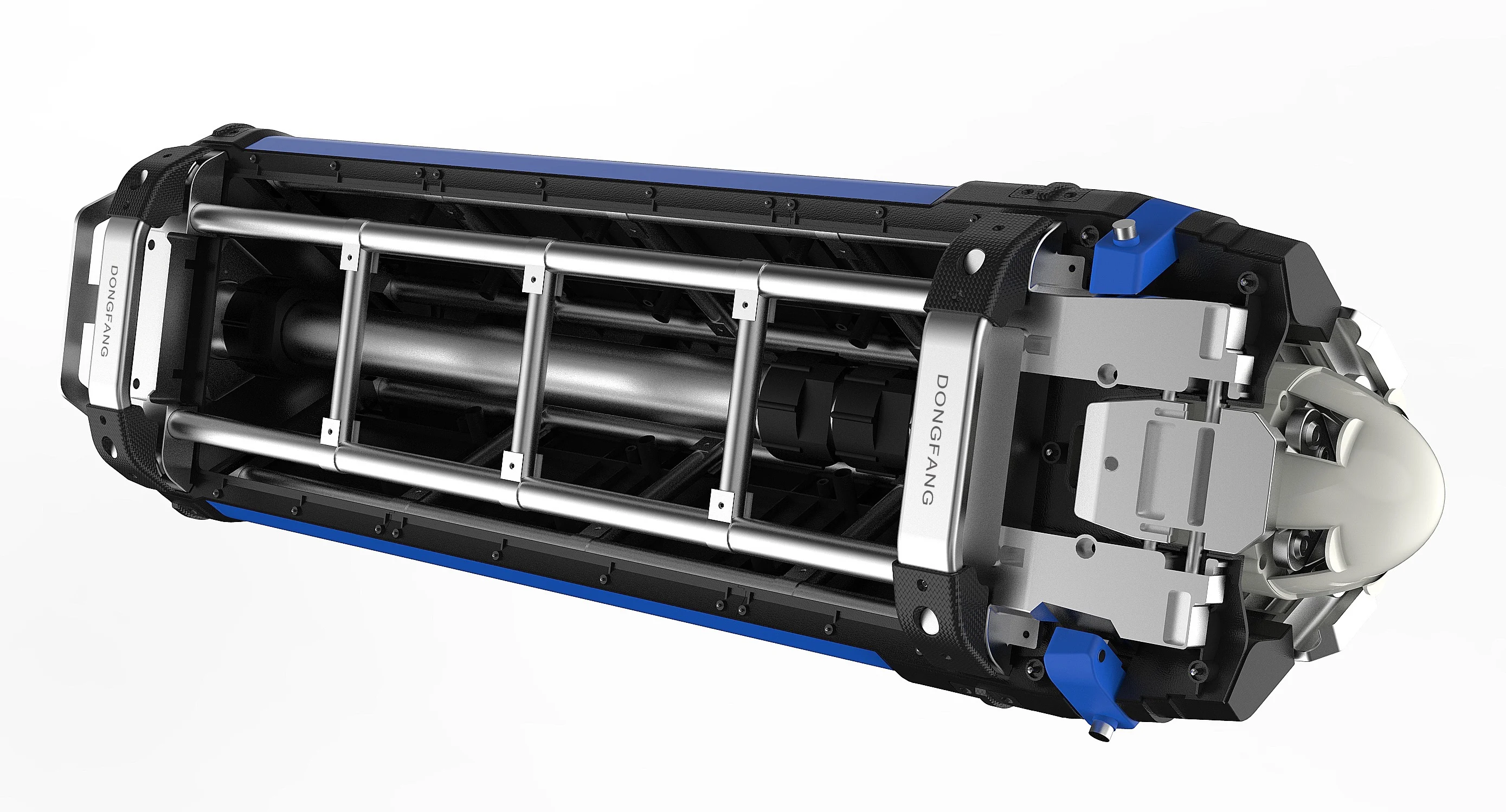

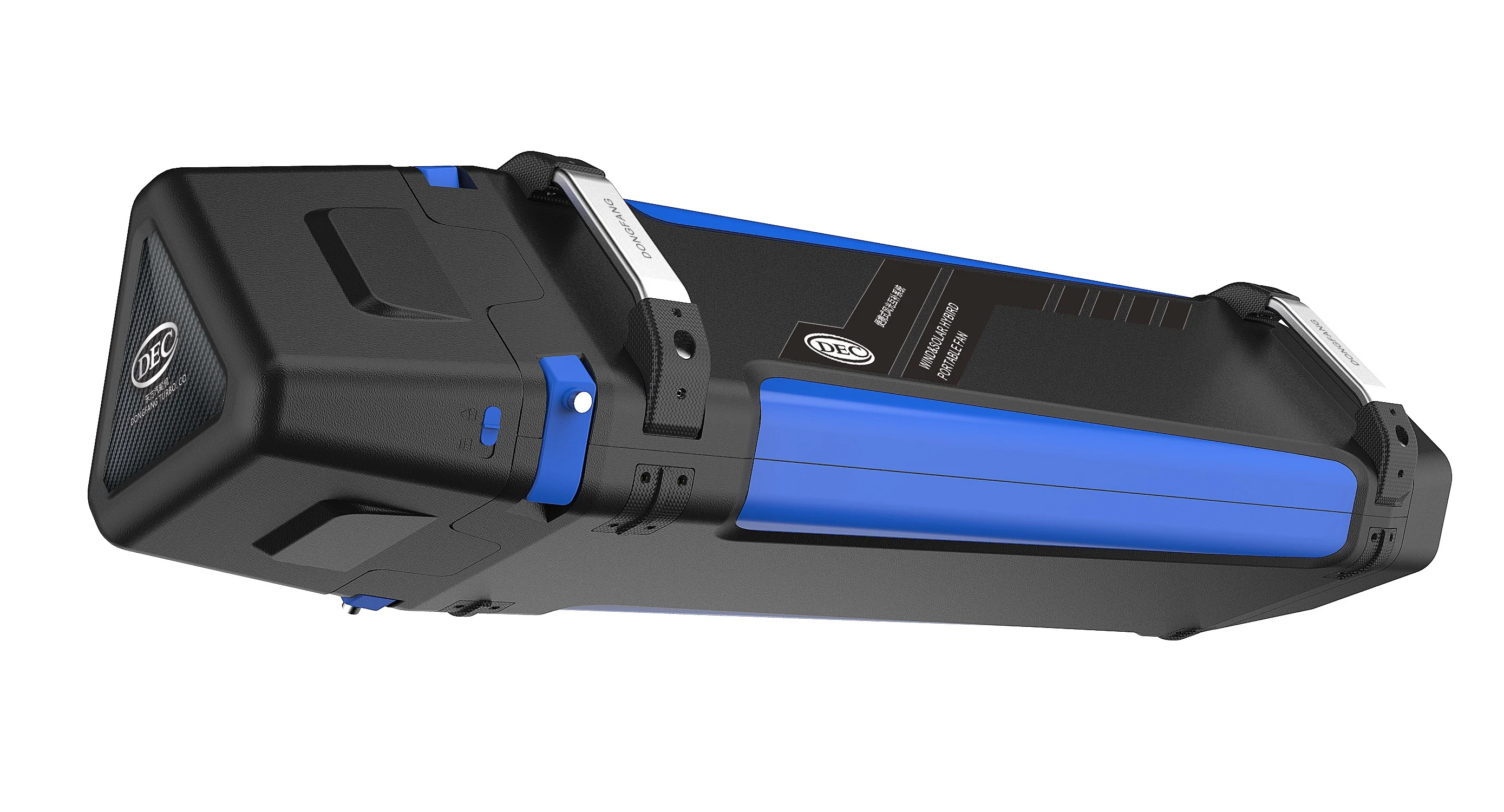

外壳采用ABS工程塑料，内部连接及支架采用铝合金。前后保护罩向内收拢，侧面凹陷与三棱面组合强化整体轮廓；铝合金把手与内部金属结构相连，并预留其他方向的安装位置，在结构连接、搬运方式与视觉质感之间形成统一。

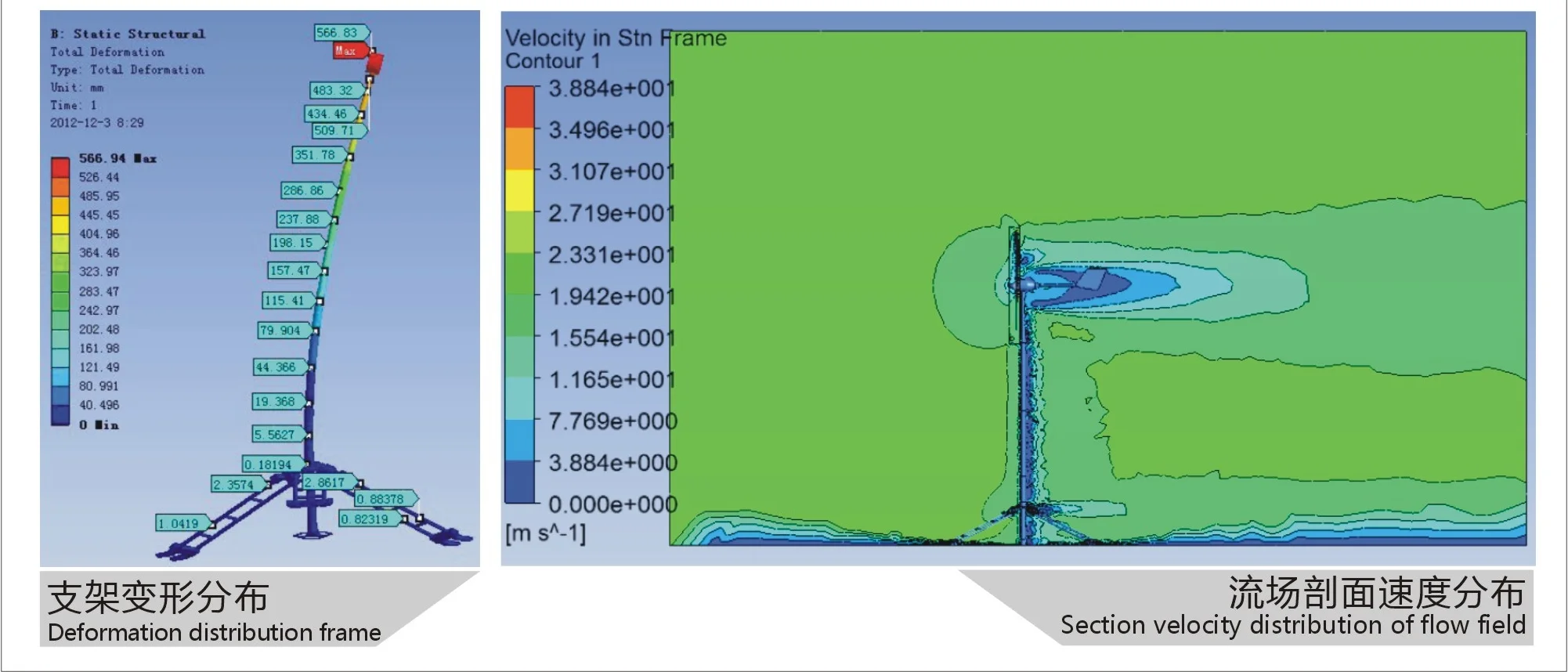

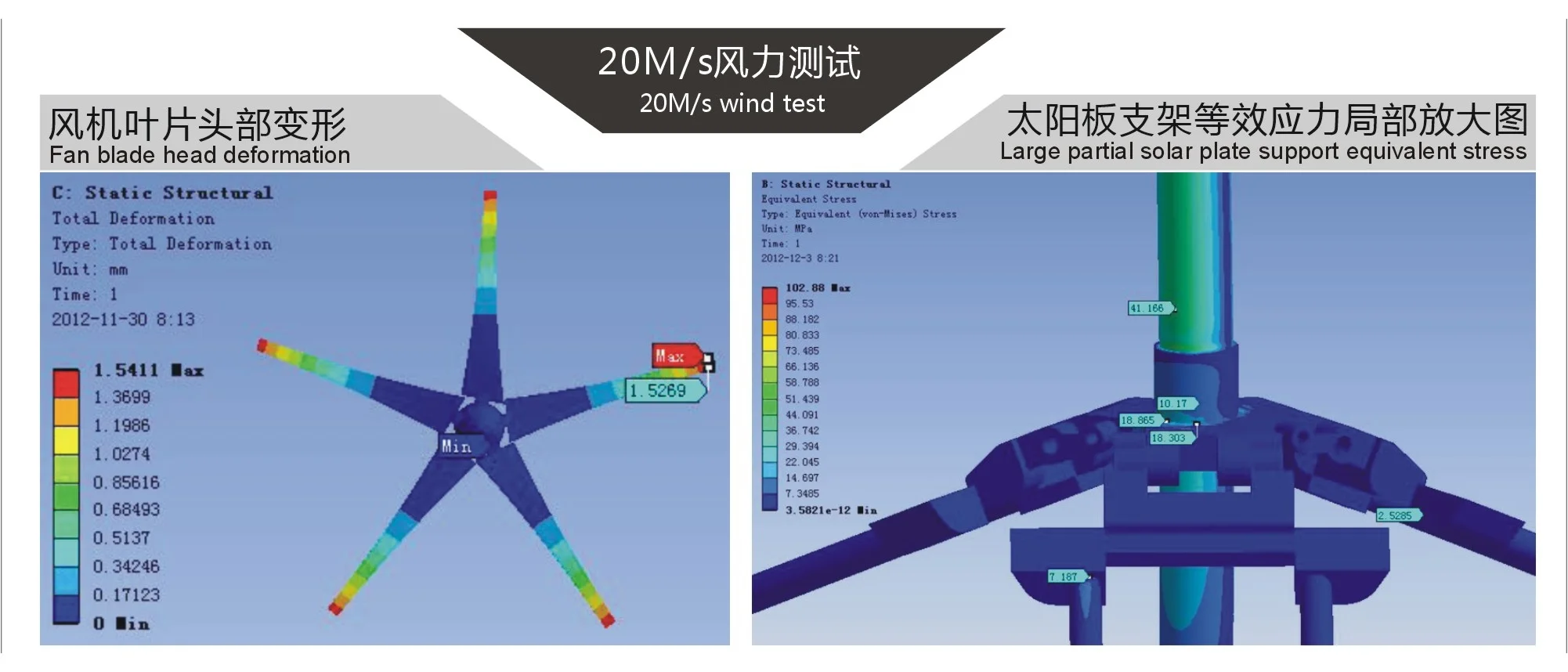

原始工程资料展示了标注为20m/s工况的叶片变形与光伏支架应力分析，并给出支架变形和流场剖面结果，为结构设计提供参考。
